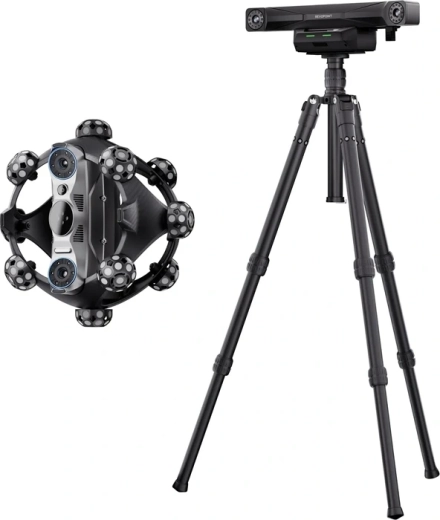

Revopoint Trackit SR er en professionel optisk 3D-scanner, der kombinerer høj nøjagtighed, trådløs drift, avanceret optisk sporing uden markører og 3 scanningstilstande til både små detaljer og store objekter. Takket være den lave vægt på 1 kg, hurtig termisk stabilisering og den medfølgende software Revo Measure og Revo Track fremskynder den måling og efterfølgende databehandling både på værkstedet og i felten.

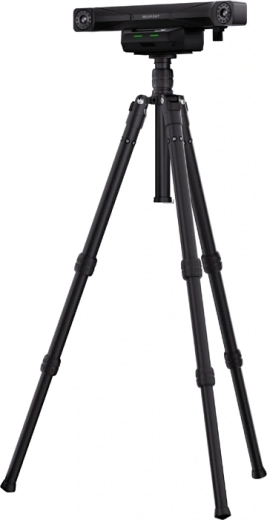

3 scanningstilstande til detaljer, store emner og dybe huller
Vælg tilstand efter opgaven: 30 krydsende laserlinjer for maksimal detaljegrad, 17 parallelle linjer for lang rækkevidde og hurtig optagelse af større objekter, eller 1 laserlinje til scanning af dybe huller og mere utilgængelige steder.

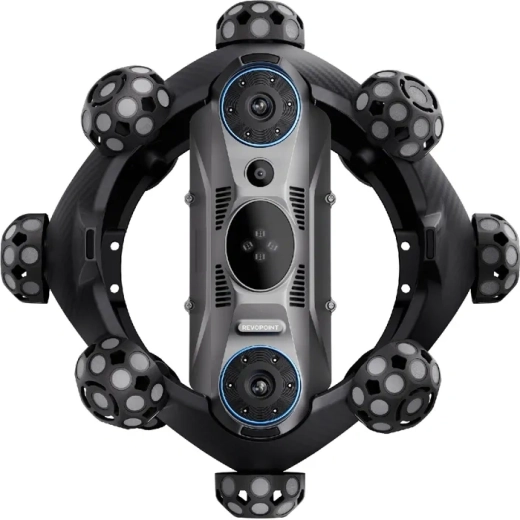

Optisk sporing uden markører og metrologisk nøjagtighed
Avanceret optisk sporing uden behov for markører forkorter forberedelsen og fremskynder scanningen. Trackit SR opnår en volumetrisk nøjagtighed på 0,02 mm + 0,04 mm × L (m) og muliggør hurtig opstart takket være termisk stabilisering på kun 2 minutter.
Trådløst arbejde og nem implementering i felten
Trådløs drift giver maksimal bevægelsesfrihed uden begrænsning fra kabler. Med understøttelse af trådløse multipositionsstationer kan der hurtigt etableres en arbejdsstation til digitalisering af store objekter og scannes komfortabelt selv under længere målesessioner – scanneren vejer kun 1 kg.
Arbejd hurtigere, mere præcist og mere komfortabelt – uanset om du måler i laboratoriet, på produktionslinjen eller direkte hos kunden. Revopoint Trackit SR er designet til professionel 3D-scanning og præcise metrologiske opgaver: den tilbyder høj punkttæthed, stabil optisk sporing og fleksibilitet ved digitalisering af en bred vifte af objekter.
Tre scanningstilstande gør det muligt at vælge den ideelle metode efter emnets form og størrelse:
- Lang rækkevidde – 17 parallelle laserlinjer til effektiv scanning af større komponenter.
- Nøjagtighed / detaljer – 30 krydsende laserlinjer til fine detaljer og høj datatæthed.
- Dybe huller – 1 laserlinje til svært tilgængelige steder og dybe hulrum.
Det avancerede sporingssystem gør arbejdet hurtigere ved at eliminere behovet for markører og samtidig opretholde høj nøjagtighed selv på større objekter. Du får også trådløs scanning for fri bevægelse uden kabler, hurtig systemklargøring (kalibrering op til 20 minutter) og mulighed for at arbejde udendørs op til 100 000 lux. Scanneren laver desuden teksturkort og gengiver farver troværdigt, så digitale modeller får præcis geometri og et naturligt overfladeudseende.
Specifikationer
- Producent
- Revopoint
- Model
- Trackit SR Standard
- Nøjagtighed pr. enkelt optagelse
- 0,02 mm
- Maksimal afstand mellem sammenføjningspunkter
- 0,05 mm
- Maksimal scanningshastighed
- 2 000 000 punkter pr. sekund
- Lyskilde
- Nøjagtighedstilstand: 30 blå krydsende laserlinjer / Lang rækkevidde-tilstand: 17 blå parallelle laserlinjer / Tilstand til dybe huller: 1 blå enkelt laserlinje
- Arbejdsafstand
- Krydsende laserlinjer: 200–400 mm / Parallelle laserlinjer: 250–500 mm / Enkelt laserlinje: 200–400 mm
- Enkelt detektionsområde ved nærmeste afstand
- 123 × 130 mm ved 200 mm
- Enkelt detektionsområde ved fjerneste afstand
- 330 × 325 mm ved 500 mm
- Wi‑Fi
- Version 6
- Vægt (scanner)
- 1 kg
- Mål (scanner)
- 250 × 250 × 177 mm
- Driftstemperatur
- 0 ℃ – 30 ℃
- Understøttede formater
- PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
- Materiale
- Ramme: kulfiber / Kabinet: polykarbonat
- Anbefalet størrelse på scannede objekter (sporingsenhed)
- 0,01 – 4 m
- Nøjagtighed for volumenmåling (sporingssystem)
- 0,02 mm + 0,04 mm × L (m)
- Arbejdsafstand (sporingsenhed)
- 800 mm – 2 500 mm
- Minimal størrelse på optageramme
- 587 × 569 mm ved 800 mm
- Maksimal størrelse på optageramme
- 2 075 × 1 778 mm ved 2 500 mm
- Optagevolumen
- 3 m³
- Vægt (sporingsenhed)
- 1,5 kg
- Mål (sporingsenhed)
- 441 × 111 × 103 mm
- Sporingsbånd
- NIR
- Rekalibrering udført af bruger
- Manuel kalibrering
- Understøttet tilbehør
- Kalibreringsplade, kalibreringssøjle, monteringsblok, batteriholder
