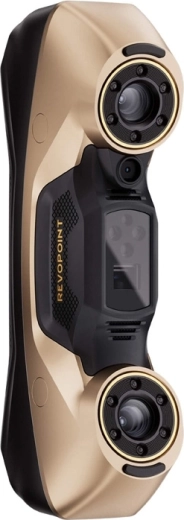

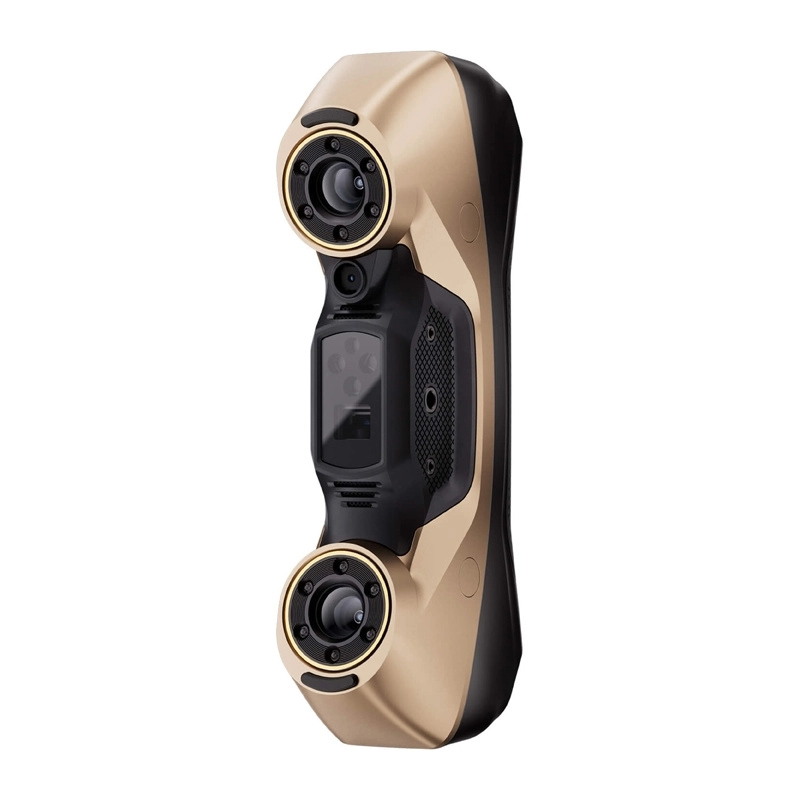

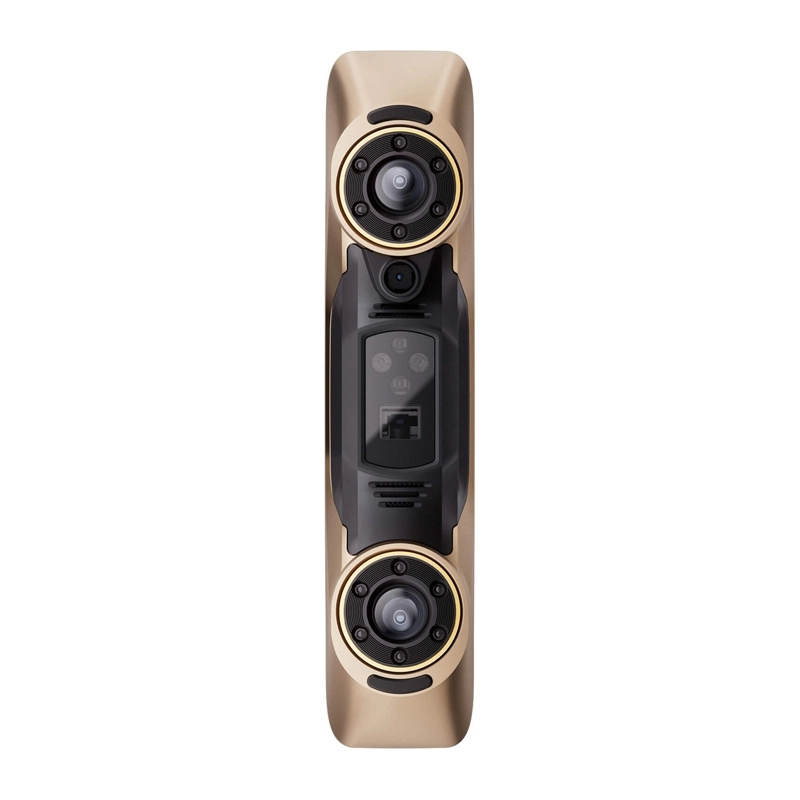

Revopoint MetroY Ultra (CMM Edition) er en avanceret industriel 3D-scanner, der kombinerer blåt lys, multilinje-laser og struktureret lys til hurtig og meget præcis scanning – med nøjagtighed ned til 0,015 mm, hastighed op til 90 FPS og dataoverførsel i realtid via Wi‑Fi 6. Med softwaren Revo Metro og Revo Measure får du et komplet workflow fra scanning til metrologiske målinger og kvalitetskontrol.
Industriel præcision og høj datatæthed
Kombinationen af blåt lys, multilinje-laser og struktureret lys muliggør meget præcis scanning med nøjagtighed ned til 0,015 mm og en fin punktafstand ned til 0,05 mm – ideelt til dimensionskontrol og detaljeret digitalisering af emner.
Hurtig scanning under krævende forhold
Scan med op til 90 FPS og indfang millioner af punkter pr. sekund. Multilinje-laser-tilstanden gør det muligt at arbejde ved belysning op til 100.000 lux, så scanneren klarer sig i industrielle miljøer og ved arbejde uden for laboratoriet.

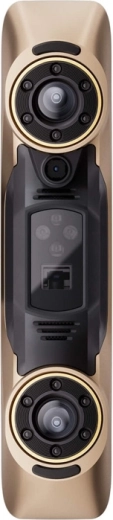

CMM Edition: nøjagtighedsverifikation og metrologiske målinger
CMM-udgaven tilføjer funktioner til verificering af nøjagtighed ved hjælp af en kugleplade samt efterfølgende målinger, analyser og rapporter i Revo Measure (PTB-certificerede algoritmer). Velegnet til professionel kvalitetskontrol og dokumentation af resultater.
Revopoint MetroY Ultra CMM Edition er designet til situationer, hvor præcise data er afgørende: reverse engineering, hurtig prototyping, produktion og professionel kvalitetskontrol. Scanneren håndterer scanning selv under mere udfordrende lysforhold (op til 100 000 lux), og takket være den høje punkttæthed skaber den detaljerede 3D-modeller hurtigt og konsistent.
CMM-udgaven udvider enheden med metrologiske funktioner – den muliggør hurtig verificering af nøjagtighed direkte på arbejdsstedet ved hjælp af en kugle-kalibreringsplade og en glidende overgang til målinger i Revo Measure-miljøet (PTB-certificerede algoritmer). Trådløs drift via Wi‑Fi 6 gør desuden samarbejde i team og i produktionen lettere.
Vigtigste fordele:
- Nøjagtighed pr. enkeltoptagelse ned til 0,015 mm og volumetrisk nøjagtighed 0,015 mm + 0,04 mm × L (m)
- Hurtig scanning op til 90 FPS og op til 3 000 000 punkter/s (laser), op til 7 000 000 punkter/s (struktureret lys)
- 5 scanningstilstande til hastighed, detaljer og dybe huller + full‑field struktureret lys
- Wi‑Fi 6 til dataoverførsel i realtid og smidigt samarbejde
- Rigt tilbehør inkl. drejebord, kalibreringsplader og 1-års licens til Revo Measure
Specifikationer
- Producent
- Revopoint
- Model
- MetroY Ultra
- Nøjagtighed pr. enkeltoptagelse (variant)
- op til 0,01 mm
- Nøjagtighed pr. enkeltoptagelse
- op til 0,015 mm
- Volumetrisk nøjagtighed
- 0,015 mm + 0,04 mm × L (m), hvor L er objektets længde
- Punktafstand
- op til 0,05 mm
- Arbejdsafstand
- 200–400 mm
- Scanneareal ved minimumsafstand
- 152 × 138 mm ved 200 mm
- Scanneareal ved maksimumsafstand
- 332 × 276 mm ved 400 mm
- Minimum scannevolumen
- 10 × 10 × 10 mm
- Maksimum scannevolumen
- 2 × 2 × 2 m
- Scanningshastighed
- NVIDIA GPU: op til 90 billeder pr. sekund
CPU: op til 60 billeder pr. sekund - Punktopsamlingshastighed
- Multilinje-scanning: 3 000 000 punkter/s
Scanning med struktureret lys: 7 000 000 punkter/s - RGB-kameraopløsning
- 2 MP
- Processor
- 4-kernet ARM, 2,0 GHz
- Udendørs scanning
- Ja (multilinje-laser-tilstand muliggør drift under lysforhold op til 100.000 lux)
- 3D-lyskilde
- 34 blå krydslinjer
15 blå parallelle linjer
1 blå linje til dybe huller
62-linjers blåt struktureret lys med fuldt felt - Belysning
- 12 blå LED-dioder
- Scannerens vægt
- 450 g
- Dimensioner (L × B × H)
- 211 × 94 × 47 mm
